冷蔵保存のニーズに適合する蒸発器のタイプはどれですか? DL対DD対DJの比較

産業用冷凍システムでは、 蒸発器 （空冷式クーラー）の選択は、冷蔵倉庫のエネルギー消費レベルと保管品の品質安定性に直接影響します。 DLタイプは0℃以上の鮮度保存、DDタイプは-18℃の冷蔵保存、DJタイプは-25℃以下の急速冷凍保存に適しています。 。 3 つのモデルの主な違いは、フィンの間隔、冷却能力、および霜取り方法にあります。選択が一致しないと、霜の詰まり、エネルギー消費の急増、または製品の損傷につながります。経験のみに頼るのではなく、保管温度、製品の特性、熱負荷を総合的に考慮して選定する必要があります。

Dシリーズ空冷クーラーの分類と適用温度範囲

産業用冷蔵倉庫で一般的に使用される D シリーズ エア クーラーは、適用可能な温度に基づいて 3 つのモデルに分けられ、それぞれが異なる冷凍要件と保管温度環境に対応しています。

• DL型高温蒸発器 : 0℃以上の保管温度に適用され、主に果物、野菜、新鮮な卵、お茶の鮮度保持保管、および大型作業場の空調システムに使用されます。
• DD型中温蒸発器 : -1℃から-18℃までの保存温度に対応しており、肉、魚、アイスクリームなどの冷凍食品の冷蔵保存に適しています。
• DJ型低温蒸発器 : -18°C 以下の保管温度に適用され、主に生肉、魚、餃子、その他の食品の急速冷凍保管に使用され、通常の保管温度は -25°C 以下です。

3 つのモデル間の主な構造の違いは、 フィンの間隔 そして エアフロー設計 。低温環境下では空気中の水分の凝縮や蒸発器表面への着霜が早くなるため、DJタイプはフィン間隔を大きく（通常6mm～9mm）、DLタイプはフィン間隔を小さく（約4mm～5mm）し、比較的高温環境下での熱交換面積を最大化しています。

主要な技術パラメータの比較

上の表に示されているように、保管温度が低下すると、霜の層が空気の通路をブロックするのを防ぐために、フィンの間隔もそれに応じて増加する必要があります。 DJ タイプの低温蒸発器の設計温度差 (DTD) は通常、次のように制御されます。 5℃～7℃ DLタイプの8℃～10℃よりも低く、急速冷凍プロセス中に高い相対湿度を維持し、食品の脱水損失を軽減します。

蒸発器の構造と動作原理

コアコンポーネントの構成

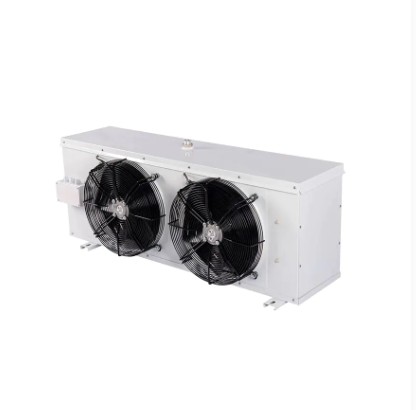

産業用空気冷却器は主に 5 つのコンポーネントで構成されます。 冷却熱交換コイル、軸流ファン、液分配器、霜取り装置、ドレンパン 。低温、低圧の飽和冷媒はサーモスタット膨張弁を通って蒸発器に入り、熱交換チューブ内で蒸発して熱を吸収します。ファンはフィン表面に空気を強制的に流し、冷蔵庫から熱を除去して冷却を実現します。

熱交換効率に影響を与える要因

エバポレーターの実際の冷却効果は、次のような複数の要因によって制限されます。

1. 風速と風量 : 空気速度が不十分だと熱交換が不十分になりますが、速度が過剰だとファンのエネルギー消費が増加し、食品の表面が乾燥する可能性があります。産業用急速冷凍庫では、通常、風速は 3m/s ～ 5m/s に設計されています。
2. フィンの清潔さ : ほこりや油の蓄積により、熱伝達率が 15% ～ 30% 低下する可能性があります。エネルギー効率を維持するには、定期的な清掃が不可欠です。
3. 霜層の厚さ : 霜の厚さが 3mm を超えると、空気側の熱抵抗が大幅に増加し、冷却能力が 20% 以上低下する可能性があります。適時の霜取りは必須です。
4. 液体供給過熱 : 適切な過熱 (通常 3°C ～ 8°C) により、蒸発器の熱交換領域の有効利用を確保しながら、コンプレッサーの液体のスラッギングを防止します。

選定計算と熱負荷評価

蒸発器 選択は経験だけに頼ることはできません。熱負荷の計算は必須です。冷蔵倉庫の総熱負荷は次のコンポーネントで構成されます。

• エンクロージャの熱負荷 : 壁、屋根、床を通って伝わる熱は、断熱材の厚さと温度差に比例します。
• 製品の熱負荷 ：製品の冷却または冷凍時に発生する熱で、急速冷凍保管では全体の60％以上を占める場合があります。
• 換気熱負荷 ：冷蔵室のドアを開けたときや換気時に外部の暖気によって熱が持ち込まれます。
• モーターと照明の熱負荷 ：ファンモーターや照明器具の動作時に発生する熱。
• 人員の作業熱負荷 ：保管庫内での作業時に作業者が発する熱。

選択には以下を含める必要があります 10% ～ 15% の安全マージン 異常気象や製品売上高の変動を考慮して計算された総熱負荷に基づいて計算されます。さらに、蒸発器の公称冷却能力は、メーカーが提供する性能曲線を補正基準として使用し、実際の動作条件 (保管温度、蒸発温度、凝縮温度) に基づいて補正する必要があります。

霜取り戦略とエネルギー効率管理

一般的な解凍方法の比較

推奨霜取りサイクル設定

霜取りの頻度は、ドアの開閉頻度、製品の水分含有量、蒸発器の霜付き速度に基づいて動的に調整する必要があります。 -25℃以下で急速冷凍保存する場合は、毎回ホットガス解凍をお勧めします。 4～6時間 、各霜取りサイクルは 15 ～ 20 分以内に制御されます。頻繁に解凍すると保管温度が変動し、食品の品質に影響を与えます。間隔が長すぎると、霜が付着し、空気抵抗が増加し、ファンの電力消費量が増加します。

設置とメンテナンスの必需品

適切な設置と定期的なメンテナンスは、エバポレーターを長期間効率的に動作させるために不可欠です。

1. 設置位置 : 空気冷却器は、冷蔵倉庫の上部または側壁の高い位置に設置し、空気流の分布を均一にし、製品に直接冷気が当たらないようにするため、排気口をドアの方向に向けます。
2. レベル校正 : ユニットは水平に設置する必要があります。傾けるとデフロスト水の排出が悪くなり、ドレンパン内に水が溜まったり、あふれたりすることがあります。
3. リターンエアクリアランス ：少なくとも 300mm 空気循環を妨げないように、蒸発器と壁または製品スタックの間に戻り空気スペースを維持する必要があります。
4. 定期的な清掃 : 四半期に一度、柔らかいブラシまたは低圧ウォーター ジェットを使用してフィンを掃除し、ほこりや油を取り除きます。ファンブレードの変形とモーターベアリングの潤滑を検査します。
5. 漏れの検出と絶縁 : 冷凍配管の気密検査を毎年実施します。液体の供給ラインと吸引ラインの断熱層が損傷を受けないようにし、冷気の損失や結露を防ぎます。

新興 蒸発器 技術動向

冷凍業界がより高いエネルギー効率と環境コンプライアンスを求める中、蒸発器技術は進化し続けています。

• 可変周波数ファンテクノロジー : 実際の熱負荷に合わせてファン速度を調整することで、固定周波数ファンと比較して 20% ～ 35% のエネルギー節約を達成しながら、保管温度の変動を軽減できます。
• ナノ防食コーティング : フィン表面の親水性または防食コーティングは、塩水噴霧および酸性環境での腐食を遅らせ、機器の寿命を 30% 以上延長します。
• CO₂ 遷臨界システムの互換性 : R744 (CO₂) が低温物流でさらに普及するにつれて、耐高圧蒸発器設計 (最大 120bar) が新しい技術の方向性を示しています。
• インテリジェントな霜取り制御 : 霜の厚さセンサーまたは差圧信号に基づいて霜取りをトリガーし、従来の時間指定霜取りを置き換え、不必要な霜取りサイクルを削減し、システムの COP を向上させます。

これらの技術は、冷蔵倉庫の運用コストを削減するだけでなく、冷媒炭素削減とエネルギー効率の向上に向けた世界的な業界のトレンドにも対応します。
