あ コンデンサー 冷媒ガスから熱を取り除き、液体状態に戻す熱交換器です。 冷凍サイクルを継続できるようになります。つまり、冷たい空間内で吸収された熱を外部環境に放出します。凝縮器が適切に機能しなければ、冷凍システムや空調システムは効率的に動作することができず、あるいはまったく動作しません。
冷蔵施設を管理している場合でも、産業用チラーを稼働している場合でも、定温作業場用の機器を指定している場合でも、凝縮器の機能、種類、性能指標を理解することは、より賢明でコスト効率の高い決定を下すのに役立ちます。
コンデンサーの定義: コンデンサーとは何ですか?
あ condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the 「ハイサイド」 冷凍または空調回路のコンプレッサーの後、膨張弁の前。気体から液体への相変化により潜熱が放出され、その潜熱が凝縮器によって冷却媒体 (空気または水) に伝達されます。
日常用語では、「コンデンサー」と「コンプレッサー」を混同することがあります。区別は簡単です。
- コンプレッサー – 冷媒ガスの圧力と温度を上昇させます。
- コンデンサー – 熱を拒否し、熱いガスを液体に戻します。
「凝縮」という言葉は、この相変化プロセスを表します。次のように書かれていることもわかります 凝縮ユニット コンデンサーが単一のパッケージ化アセンブリ内でコンプレッサーとペアになっている場合。
コンデンサーはどのように機能するのでしょうか?ステップバイステップ
凝縮器の動作は、より広範な冷凍サイクル内の 4 つの明確な段階に従います。
- 高温のガスが入ってきます。 コンプレッサーからの過熱した冷媒蒸気 (通常 60 ~ 90 °C) が凝縮器入口に流れ込みます。
- 過熱解除。 蒸気は、コイルまたはチューブを通って移動するときに、まず飽和 (凝縮) 温度まで冷却されます。
- 結露。 あt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. ここで、総熱遮断の約 70 ~ 80% が発生します。
- サブクール。 液体になった冷媒は凝縮器を出る前に飽和温度より数度低く冷却されるため、システム効率が向上し、液体ライン内のフラッシュガスが防止されます。
冷却媒体 (ファンによって送られる空気、またはタワー内を循環する水) がこの熱を吸収し、システムから運び去ります。冷媒と冷却媒体の温度差(と呼ばれます) 接近温度 ) 凝縮器がどれだけ効率的に動作するかを直接決定します。アプローチが小さいほど効率が高くなります。
冷凍システムにおける凝縮器の主な機能
コンデンサーはいくつかの重複する機能を実行しますが、これらはすべてシステムの信頼性とエネルギー効率に不可欠です。
熱の遮断
主な目的。コンデンサーは、冷凍スペースから収集した熱に加えて、コンプレッサーによって追加された熱を排出します。 10 kW の冷却システムの場合、凝縮器は通常、 12 ~ 14 kW の熱量 (追加の 2 ~ 4 kW はコンプレッサーの動作によって発生します)。
冷媒相変換
凝縮器は冷媒の蒸気を液体に変換することにより、膨張弁と蒸発器の機能を可能にします。結露がない = 液体冷媒がない = 下流での冷却効果がない。
高圧側の圧力調整
凝縮器の熱を遮断する能力によって凝縮圧力が決まります。コンデンサーのサイズが小さかったり汚れていたりすると、ヘッド圧力が上昇し、コンプレッサーの負担が大きくなり、エネルギー消費量が最大で増加します。 凝縮温度が 1 °C 上昇するごとに 3 ~ 5% .
液体冷媒の過冷却
あ well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).
コンプレッサーの寿命を守る
凝縮器は、吐出圧力を設計制限内に維持することにより、コンプレッサーの早期故障の主な原因の 1 つであるコンプレッサーの過熱と機械的ストレスを防ぎます。
コンデンサーの種類: 空冷式、水冷式、蒸発式
3 つの主要なコンデンサー タイプは、それぞれ異なる用途、気候、予算に適しています。
| 種類 | 冷却媒体 | 典型的なアプローチ温度 | 水の使用 | 最適な用途 |
|---|---|---|---|---|
| あir-Cooled | あmbient air | 8~15℃ | なし | 冷蔵倉庫、屋上ユニット、小型チラー |
| 水冷 | 冷水/塔水 | 3~6℃ | 高 | 大型産業用チラー、プロセス冷却 |
| 蒸発性 | あir water spray | 4~8℃ | 中等度 | 高温乾燥気候、中程度の産業負荷 |
あir-Cooled Condensers
世界中で最も広く使用されているタイプ。周囲の空気は、1 つまたは複数のファンによってフィン付きコイルに強制的に送られます。 水道インフラは必要ありません 、設置が簡単になり、メンテナンスコストが低くなります。 Brozercool の空冷コンデンサー シリーズは、EC ファン モーターを備えた高効率の銅管アルミニウムフィン コイルを使用し、1.8 kW/m² を超える比熱遮断率を達成しています。
水冷コンデンサー
冷却媒体として水を使用するシェルアンドチューブまたはプレートタイプの熱交換器。より低い凝縮温度を実現し、システムの COP を向上させます。 空冷比10~20% ただし、冷却塔、水処理、およびより複雑なメンテナンスが必要です。
蒸発凝縮器
空気が吹き込まれている間、水がコイル上に噴霧されます。蒸発によりコイルは周囲の乾球温度よりも低く冷却されます。水は入手可能だが豊富ではない場合、および周囲温度が高い場合に最適です。
さまざまな産業におけるコンデンサーの用途とは?
熱をある場所から別の場所に移動させる必要がある場所には、凝縮器が発生します。最も一般的な実際のアプリケーションは次のとおりです。
- 冷蔵・鮮度管理室 – 空冷式凝縮ユニットは温度を 10 °C から -30 °C まで維持し、肉、農産物、乳製品、医薬品を保存します。
- 恒温作業場 – 正確な凝縮制御により、エレクトロニクス製造および精密機械加工のプロセス温度が ±0.5 °C 以内に維持されます。
- 産業用チラー – スクリュー冷凍機または遠心冷凍機の水冷凝縮器は、100 kW から数 MW までの大きな HVAC 負荷に対応します。
- 並列冷凍ラック – スーパーマーケットや食品流通センターでは、単一の大型コンデンサーを共有するマルチコンプレッサー並列システムを使用して、ピーク吐出圧力を低減しています。
- 非標準プロセス冷凍 – 化学工場、醸造所、データセンターでは、カスタム冷却スキッドに統合されたコンデンサーが使用されています。
- 低温スクリューユニット – 爆風冷凍トンネルと凍結乾燥装置は、-40 °C ~ -60 °C での動作のために高圧定格の凝縮器に依存しています。
コンデンサーの性能に影響を与える要因
凝縮器の出力を低下または向上させる原因を理解することは、オペレータが光熱費を削減し、機器の寿命を延ばすのに役立ちます。
あmbient Temperature
周囲温度が 1 °C 上昇するごとに、凝縮温度が約 1.2 ~ 1.5 °C 上昇し、コンプレッサーの出力が増加します。 2~3% 。暑い気候では、コンデンサーを換気の良い日陰の場所に設置することが重要です。
汚れと汚れの蓄積
コンデンサーのフィンやチューブにほこり、グリース、スケールが付着すると、熱抵抗が増加します。研究によると、 熱伝達が 10 ~ 20% 減少 凝縮器が中程度に汚れているため、エネルギーコストの上昇に直接つながります。
あirflow Restrictions
凝縮器を通って再循環する熱い排出空気 (ショートサイクル) により、実効周囲温度が 5 ~ 15 °C 上昇します。壁や他のユニットとの適切な間隔が重要です。
冷媒充填量
過充電と過充電の両方が結露に影響します。過充電によりコンデンサーが液体で満たされ、有効な凝縮面が減少します。過充電により過熱温度と吐出温度が過度に上昇します。
非凝縮性ガス
あir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.
Brozercool コンデンサー製品: 実世界の需要に対応したエンジニアリング
あs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to 80以上の国と地域 .

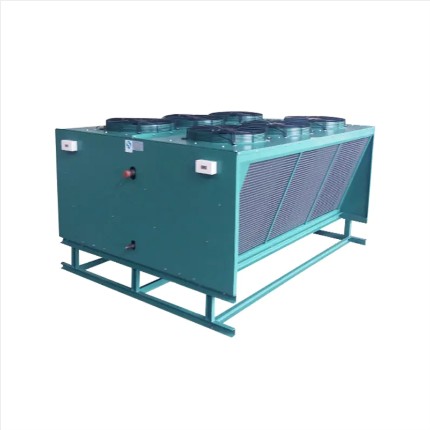

あir-Cooled Condenser Series
銅管/アルミニウムフィンコイル構造、耐食性キャビネット、可変速度 EC ファンオプションを備えた屋外設置用に設計されています。さまざまな現場レイアウトに合わせて、水平または垂直排出構成が利用可能です。

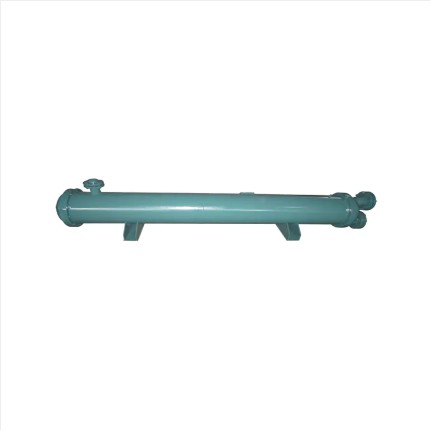

水冷圧縮凝縮ユニット
コンプレッサー、シェルアンドチューブコンデンサー、および制御装置を統合したコンパクトなスキッドマウントユニット。水が利用できる冷蔵室、プロセス冷却、産業用チラーに適しています。 COP値到達 3.8~4.5 好ましい水温の下で。

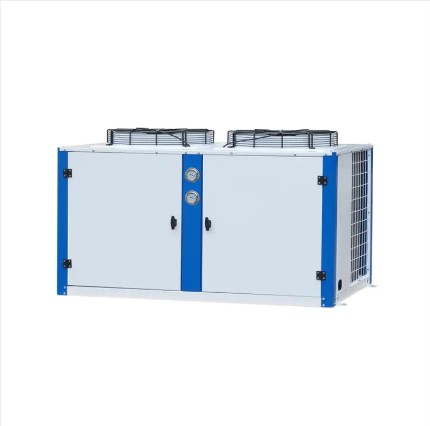

あir-Cooled Condensing Units (Box & Open Type)
ボックス型凝縮ユニットは、屋上または屋外に設置できる耐候性エンクロージャを提供します。オープンタイプのユニットは、機械室の設置においてコストが低く、現場での保守が容易になります。
低温スクリュー&パラレルユニット
爆風冷凍および多温度冷蔵施設専用に設計されています。凝縮器回路は高い吐出圧力に対応し、R404A、R449A、R744 (CO₂)、R290 (プロパン) などの冷媒をサポートします。
コンデンサーのサイズ設定: 指定する前に知っておくべきこと
凝縮器のサイズを適切に設定すると、ユニットのサイズが小さすぎる(ヘッド圧力が高く、トリップ)ことやユニットが大きすぎる(不必要な資本コスト)の両方が防止されます。コンデンサーを選択する前に確認すべき重要なパラメーター:
- 総拒絶熱量 (THR) = 冷凍能力コンプレッサーシャフトの入力電力。冷却能力だけでなく、常に THR に合わせたサイズを選択してください。
- 設計周囲温度 – お住まいの地域の 1% 設計乾球温度を使用します (例: 中東では 38 °C、南ヨーロッパでは 35 °C)。
- 目標凝縮温度 – 空冷の場合、通常は周囲温度 10 ~ 15 °C。水冷の場合、周囲水 5 ~ 8 °C。
- 冷媒の種類 – 凝縮器コイルとバルブのサイズは、R134a、R410A、R404A、CO₂ の間で大きく異なります。
- あvailable footprint and airflow clearance – 空冷コンデンサーのすべての空気入口面に最低 1.5 ~ 2 m。
コンデンサーのメンテナンス: 寿命を最大限に延ばすためのベストプラクティス
適切なメンテナンスにより、コンデンサーが定格性能で稼働し続けるため、年間のエネルギーコストを削減できます。 5~15% 。次のスケジュールに従ってください。
- 毎月: コンデンサーコイルのフィンを低圧空気またはコイルクリーナーで検査し、清掃します。ファンブレードの状態とベルトの張りを確認してください。
- 四半期ごと: 過冷却と過熱を測定して記録します。設計曲線に対してヘッド圧力を検証します。冷媒の漏れをチェックします。
- あnnually: 徹底的にクリーンなコイル。必要に応じてファンモーターのベアリングを交換します。チューブシートとフィンの腐食を検査します。水冷システム内の非凝縮性ガス含有量を確認します。
- 水冷のみ: 冷却水を処理して pH 7 ~ 8.5 を維持し、スケール形成ミネラルを制限します。 2 年ごとにチューブの内部にスケールやバイオフィルムがないか検査してください。
コンデンサーに関するよくある質問
コンデンサーの主な目的は何ですか?
主な目的は、冷凍システムからの熱を環境に排出すると同時に、高圧の冷媒蒸気を液体に戻してサイクルを繰り返せるようにすることです。
コンデンサーが小さすぎるとどうなりますか?
あn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.
コンデンサーはエバポレーターとどう違うのですか?
蒸発器は冷却対象の空間から熱を吸収し(冷媒が蒸発)、凝縮器はその熱を外部に排出します(冷媒が凝縮)。これらは、冷凍ループ内で反対の熱交換の役割を果たします。
既存のコンデンサーに任意の冷媒を使用できますか?
いいえ、コンデンサーは特定の圧力範囲と冷媒特性に合わせて設計されています。冷媒を切り替える前に、特に HFC から HFO や CO₂ などの低 GWP 代替品に移行する場合は、必ずメーカーに適合性を確認してください。
「結露」と「冷却」は同じですか?
正確には違います。凝縮とは具体的には、一定圧力での気体から液体への相変化を指し、これにより潜熱が放出されます。冷却は、相変化を伴わない顕熱の除去 (温度低下) を含む広義の用語です。凝縮器では、過熱解除 (冷却) と凝縮の両方が連続して発生します。
コンデンサーの掃除が必要かどうかはどうすればわかりますか?
現在の凝縮温度を同じ周囲温度の設計値と比較します。実際の凝縮温度が 設計曲線より 3 °C 以上高い 、コンデンサーコイルの汚れまたは詰まりが原因である可能性があります。コイル表面の目視検査が最も簡単な確認です。
Brozercool コンデンサーはどのような冷媒をサポートしていますか?
